四氟垫片的加工方法
- 2022-07-13-

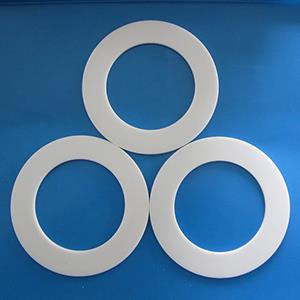

四氟垫片是一种良好的静密封材料,它是由石棉板、橡胶等弹性材料用聚四氟乙烯履复薄片组成的弹性密封弹片。聚四氟乙烯耐化学腐蚀性能突出,应用温度范围广,在高温下不受除碱金属和元素氟以外的化学物质的侵蚀。它的摩擦系数很低,耐候性较佳,是很好的z不粘材料。
四氟垫片在国外也叫PTFE垫片或Teflon(铁氟龙)垫片,平垫圈、V形垫圈、活塞环、球阀垫圈等。由聚四氟乙烯棒、管和板通过机械车削或切割制成,具有耐腐蚀、耐老化和不导电等优良特性。
1)原料准备;配料:纯F4产品,原料F4精细树脂,捣碎过筛。
2)模具准备:用酒精擦拭干净,模具内无铁锈、附着物。
3)称重,根据公式G=PV(其中G是进料量,P是预制体的密度(2.18g/cm3);(V为制品体积)称出重量。
4)进料:将F4树脂均匀分布在整个压制面上。
5)预成型(压制):根据公式计算压机表压,设定压机表压。进行压制
6)脱模修整:将半成品从模具中取出,修整其表面,使其表面光滑,边缘整齐。准备成型。
7)烧结:将半成品慢慢放入烧结炉中,加入适量,加热到390度左右一小时,再保温一小时,成型后开始降温。大约四个小时后,达到室内温度,成品出炉,完成定型。
上一条: 安装四氟垫片需要注意的问题
下一条: 金属缠绕垫的性能优势
